[Verilog] Arithmetic Circuit

https://hdlbits.01xz.net/wiki/Problem_sets

Problem sets - HDLBits





Hadd

Half Adder(반가산기)

module top_module(
    input a, b,
    output cout, sum );

    assign cout = a & b;
    assign sum = a ^ b;

endmodule





Fadd

Full Adder(전가산기)

module top_module(
    input a, b, cin,
    output cout, sum );

    assign cout = a&b | b&cin | cin&a;
    assign sum = a ^ b ^ cin;

endmodule



※ Half Adder vs Full Adder

carry_in이 있으면 Full 없으면 Half

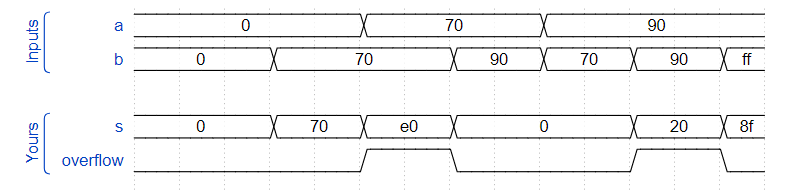

ece241_2014_q1c

overflow를 감지하는 회로 설계

module top_module (
    input [7:0] a,
    input [7:0] b,
    output [7:0] s,
    output overflow
);
    assign s = a + b;

    // always @(*) begin
    //     overflow = 0;
    //     if(a[7] == b[7])
    //         if(a[7] != s[7])
    //             overflow = 1;
    // end

    assign overflow = ~a[7]&~b[7]&s[7] | a[7]&b[7]&~s[7];

endmodule

※ overflow가 발생하기 위해서는 2값의 최상위 비트가 같을 때 두값의 합의 최상의 비트가 다르면 발생



※ 진리표를 이용해서 간소화
